Odboje stalowe to jeden z podstawowych elementów ochrony pracowników infrastruktury w halach produkcyjnych, magazynach i centrach logistycznych. Ich zadaniem jest przejęcie energii uderzenia wózka widłowego i innych pojazdów transportowych.
Jakie rodzaje odbojów i odbojnic stalowych są dostępne, jak je dobrać, zamontować, a kiedy opłaca się je naprawić zamiast wymieniać.
Odboje stalowe – co warto wiedzieć?
- Odbojnice stalowe chronią infrastrukturę przed uszkodzeniami mechanicznymi;
- Oprócz katalogowych odbojnic słupowych, liniowych, narożnych i regałowych często potrzebne są konstrukcje na indywidualne zamówienie, dopasowane do konkretnego obiektu.
- Skuteczne zabezpieczenie wymaga prawidłowego montażu, odpowiedniej grubości blach, kotwy montażowe (mechaniczne, chemiczne lub wkręty do betonu ), właściwa głębokość zakotwienia w betonie, odpowiednia liczba punktów mocowania.
- Uszkodzone odboje stalowe w wielu przypadkach można naprawić (prostowanie, spawanie, odtworzenie powłoki antykorozyjnej), co bywa tańsze niż wymiana całego systemu.
Czym są odboje stalowe i dlaczego są kluczowe w halach przemysłowych
Odboje stalowe, to elementy ochronne wykonane z rur, profili lub blach stalowych, montowane do posadzki lub wbetonowywane w posadzkę .
Podstawowe funkcje obejmują:
- Ochronę pracowników (ciągi komunikacyjne),
- Elementów konstrukcyjnych (ścian nośnych, słupów, fundamentów),
- Ochronę maszyn i regałów,
- Ościerzy bram podnoszonych itp.
- Powierzonych towarów.
Odbojnice magazynowe amortyzują uderzenia i ograniczają szkody, które bez nich oznaczałyby kosztowne naprawy lub przestoje produkcyjne.
Gdzie stosuje się odboje stalowe – strefy w halach produkcyjnych i magazynach
Zastosowania:
- Ochrona konstrukcji budynku – zabezpieczanie ścian nośnych, słupów konstrukcyjnych i stóp fundamentowych. W halach produkcyjnych oddanych po 2015 roku, gdzie konstrukcje bywają smuklejsze, jest to szczególnie ważne.
- Ochrona wyposażenia magazynowego – odbojnice regałowe osłaniające nogi i czoła rzędów regałów magazynowych; odbojnice narożne na końcach ciągów regałowych.
- Ochrona maszyn i linii technologicznych – barierki techniczne i odbojnice liniowe wokół pras, przenośników, linii pakujących.
- Ochrona bram i doków – odbojnice przy bramach wjazdowych, dokach przeładunkowych, rampach; ochrona ościeżnic i paneli bramowych.
- Ciągi komunikacyjne – wygrodzenia wzdłuż ciągów komunikacyjnych oddzielające strefy ruchu pieszego od tras wózków widłowych, ochrona słupów oświetleniowych.
- Zastosowanie zewnętrzne – odbojnice parkingowe na parkingach pracowniczych, na drogach wewnątrzzakładowych, w przestrzeni postojowej; wersje ocynkowane ogniowo odporne na warunki atmosferyczne. Stosuje się je także w garażach podziemnych.
Rodzaje odbojów i odbojnic stalowych stosowanych w przemyśle
Główne rodzaje odbojów to odbojnice stalowe, gumowe. Odbojnice mogą być wykonane ze stali, gumy, W kontekście hal przemysłowych i zakładów przemysłowych dominują konstrukcje stalowe, oferowane w różnych wariantach.
Odbojnice słupowe to pionowe słupki z rur stalowych (np. , 89mm 108 mm). Odbojnice słupowe montuje się przy pomocy kotew wkręcanych, wbijanych dybli stalowych lub betonowania. Warianty przykręcane sprawdzają się tam, gdzie układ hali może się zmieniać.
Odbojnice liniowe to pojedyncze lub podwójne rury montowane wzdłuż ścian i ścieżek komunikacyjnych. Pozwalają chronić większe odcinki i łączyć w długie ciągi. Odbojnice malowane natryskowo lub proszkowo mają gładką i błyszczącą powierzchnię, co ułatwia utrzymanie czystości.
Odbojnice narożne (L, U) stosuje się przy narożach regałów, słupów, maszyn i ścian. Niskie przyziemne warianty chronią stopy regałów; wysokie pełne konstrukcje osłaniają narożniki na całej ekspozycji.
Odbojnice regałowe to osłony na nogi i czoła rzędów regałów (profile C, L, U). W naszej ofercie znajdują się zarówno produkty systemowe, jak i rozwiązania na wymiar do konkretnych producentów regałów.
Odboje magazynowe koszowe/obwodowe – zamknięte bariery rurowe wokół szaf sterowniczych, rozdzielczych, maszyn.
Odbojnice wiszące i ograniczniki wysokości to belki nad ciągami komunikacyjnymi, sygnalizujące maksymalną wysokość przy bramach wjazdowych.
Odbojnice elewacyjne i ścienne chronią dolne partie ścian zewnętrznej i wewnętrznej strony budynku. Barierki techniczne oddzielają przejścia piesze od tras pojazdów, zabezpieczają krawędzie antresol i pomostów.
Warto wspomnieć o materiałach uzupełniających: odbojnice drewniane stosuje się tam, gdzie kontakt z towarem musi być delikatniejszy lub występuje porażenie prądem – ładowanie wózków akumulatorowych.
Jak dobrać odpowiednie odboje stalowe do konkretnego miejsca
Wybór odbojnicy powinien zależeć od specyfiki ruchu i środowiska pracy. Dobór zaczyna się od analizy: jakie pojazdy się poruszają (wózki widłowe do 3,5 t, wózki paletowe, ciężarówki), z jaką prędkością, jak często dochodzi do manewrów kolizyjnych i z jakich kierunków.
Geometria miejsca ma kluczowe znaczenie: szerokość ciągów komunikacyjnych, promienie skrętu, widoczność, obecność słupów, drzwi, hydrantów. Parametry techniczne odbojnic to grubość ścianki rury (2 mm dla ruchu lżejszego, 3-5 mm i więcej przy wózkach 3-5 ton), średnica rury i wysokość względem środka ciężkości pojazdu. Sposób kotwienia (kotwy mechaniczne M12-M16 lub chemiczne lub wkręcane ) dobiera się do parametrów posadzki.
W Metal line dobieramy, projektujemy i produkujemy odpowiednie odbojnice przemysłowe, dopasowane do rodzaju ruchu, chronionych elementów oraz specyfiki obiektu. Wykonujemy zarówno standardowe odboje, jak i konstrukcje na wymiar m.in. odbojnice słupowe, liniowe, narożne, bramownice ,metalowo drewniane wózkowe oraz barierki techniczne i ogrodzenia wewn. Zapewniamy również profesjonalny montaż odbojnic wraz z doborem odpowiedniego sposobu kotwienia do rodzaju posadzki i przewidywanych obciążeń. Dzięki temu zabezpieczenie tworzy spójny system ochrony dostosowany do rzeczywistych warunków pracy w hali, magazynie, zakładzie produkcyjnym czy strefie logistycznej.

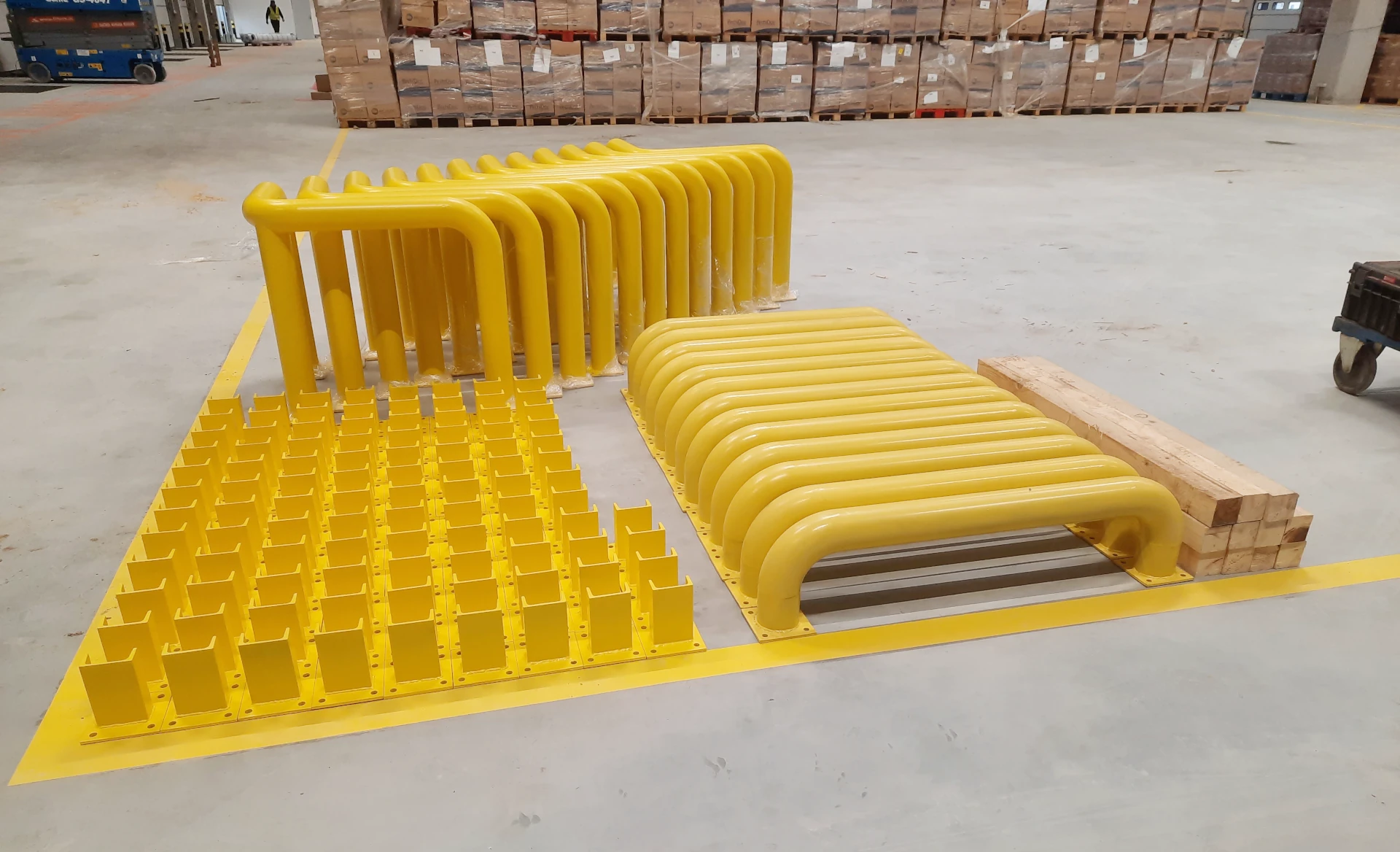

Produkcja i montaż odbojów stalowych – na co zwrócić uwagę
Trwałość systemu ochrony infrastruktury zależy od jakości wykonania i montażu odbojnic przemysłowych. Produkcja odbojów stalowych obejmuje dobór stali konstrukcyjnej (S235JR lub S355J2), cięcie, gięcie, spawanie. Odbojnice przemysłowe wykonane są z wytrzymałych materiałów, co zapewnia najwyższą jakość i odporność na przypadkowe uszkodzeniem.
Powłoki ochronne: ocynk ogniowy dla zastosowań zewnętrznych lub w środowisku wilgotnym, malowanie proszkowe w kolorach ostrzegawczych (żółty RAL 1023, żółto-czarny, biało-czerwony itp.oraz malowanie natryskowe.
Przy montażu odbojnic przemysłowych do posadzki betonowej wierci się otwory pod kotwy montażowe, odkurza i odtłuszcza.
Typowe błędy to
Zbyt krótkie kotwy, za mała liczba punktów mocowania lub brak wyrównania podstawy, za mała średnica ,za słabe dociągnięcie dybli wbijanych, nie wymieszany klej dwuskładnikowy Ich montaż do ścian i słupów wymaga blach montażowych lub obejm dystansowych, tak aby odbój przyjął uderzenie przed konstrukcją. Plan montażowy musi uwzględniać drogi ewakuacyjne, dostęp do hydrantów i rozdzielni elektrycznych.
Szeroki wybór obejmuje również produkcję na indywidualne zamówienie: nietypowe długości, kształty, kąty narożników i sposoby mocowania dopasowane do układu maszyn i różnic poziomów w hali.
Naprawa i renowacja odbojów stalowych – kiedy warto zamiast wymiany
Odboje stalowe często ulegają odkształceniom po kolizjach, ale nie zawsze oznacza to konieczność wymiany. Odbojnice poprawiają bezpieczeństwo i zmniejszają koszty napraw oraz przestojów, pod warunkiem że ich stan jest kontrolowany.
Zakres prac naprawczych:
- Prostowanie odkształconych rur i profili.
- Wymiana pojedynczych segmentów konstrukcji.
- Dospawanie nowych podstaw.
- Spawanie pęknięć w spoinach.
- Renowacja powłok: ,piaskowanie , szlifowanie, ponowne malowanie proszkowe .
Renowacja jest opłacalna, gdy uszkodzenia są lokalne, kotwienia zachowują stabilność, a rury nie mają pęknięć w strefach krytycznych. Przykład: w jednym z magazynów wysokiej jakości o dużym natężeniu ruchu prostowanie i renowacja powłoki kilku słupów kosztowały ok. 30% ceny nowych odbojników.
Wymiana jest konieczna przy: naruszonej konstrukcji nośnej odboju, skorodowaniu rur na większej długości, uszkodzeniu kotew i posadzki. Regularne przeglądy i dokręcanie co 6-12 miesięcy pozwalają wykryć uszkodzenia na wczesnym etapie i ograniczyć koszty interwencji.
Znaczenie dobrze zaprojektowanych odbojów dla bezpieczeństwa i kosztów eksploatacji
Dobrze dobrane i zamontowane odboje stalowe minimalizują ryzyko uszkodzeń Przekłada się to na mniejszą liczbę przestojów i interwencj.
Bezpieczeństwo pracowników rośnie dzięki czytelnie oddzielonym ciągom pieszym i mniejszej liczbie kolizji. System zabezpieczeń obejmujący odboje magazynowe, odbojniki magazynowe, barierki techniczne i wygrodzenia stref jest elementem całościowego zarządzania bezpieczeństwem w halach przemysłowych i zakładach przemysłowych na terenie całej Polski.
Metalline zajmuje się produkcją, montażem, naprawą i renowacją odbojów stalowych oraz wykonuje indywidualne zabezpieczenia na wymiar dla przemysłu. Jeśli planujesz zabezpieczenie hali, magazynu lub obiektu produkcyjnego, skontaktuj się, aby wspólnie przeanalizować potrzeby konkretnego obiektu i dobrać rozwiązania dopasowane do rzeczywistych warunków pracy.
